Ini Ilmunya...Modul Mesin Cuci 1 Tabung 1.Printed Circuit Board (PCB)

 Halo assalamualaikum wr wb teman teman bagaimana kabarnya.semoga teman teman dalam kondisi yang sehat dan dirahmati Allah SWT.

Kali ini saya akan membagikan ilmu modul mesin cuci 1 tabung
1.Printed Circuit Board (PCB)











Mesin Cuci satu tabung adalah Mesin Cuci full automatic, hal ini karena adanya Control Circuit /Modul, bahasa resminya Printed Circuit Board atau biasa disingkat PCB, Printed Circuit Board yang akan kita sebut PCB, PCB adalah sebuah papan yang digunakan untuk mendukung semua komponen-komponen elektronika yang berada diatasnya, papan PCB memiliki jalur-jalur konduktor yang terbuat dari tembaga dan berfungsi untuk menghubungkan antara satu komponen dengan komponen lainnya.PCB pada Mesin Cuci satu tabung adalah otak pengendali dari beberapa sensor, seperti sensor ketinggian air, sensor pintu, inlet valve, drain valve, clutch dan motor, dari PCB semua proses pencucian dikendalikan, mulai dari mendeteksi jenis cucian, air yang diperlukan, lamanya proses mencuci, pembilasan, serta proses pengeringan, juga mendeteksi adanya error seperti pintu yang terbuka ataupun air yang tidak masuk atau keluar.
2.Kerusakan pada Printed Circuit Board (PCB)
Gejala kerusakan pada Printed Circuit Board (PCB) sanggat bervariasi, seperti gagalnya beberapa komponen beroperasi, seperti water selenoid yang tidak bisa membuka hingga air tidak bisa masuk secara otomatis ke tabung, drain motor yang selalu terbuka sehingga air keluar dan terbuang terus, tetapi kerusakan yang sering terjadi pada alat ini tidak ada respon saat di star atau di on pada mesin cuci alias mati total.

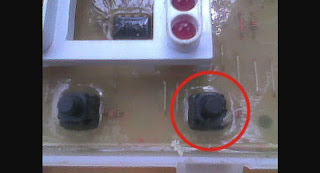

-Push on switch

Seluruh bagian Printed Circuit Board (PCB) pada Mesin Cuci dilapisi silicone agar kedap air, tetapi tidak semua komponen terlindungi oleh silicone seperti push on switch nya yang rawan kemasukan air jika panel bagian atas sudah sobek atau bocor komponen kecil ini rentan kemasukan air yang mengendap bercampur kotoran menjadikan bagian dalam komponen ini yang berfungsi sebagai kontaktor berkarat sehingga terjadi hubungan singkat.

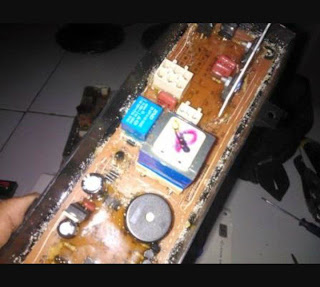

-Trafo primer 220 volt

fungsi Trafo disini untuk memindahkan tenaga dari input ke output, bila Trafo ini rusak maka semua system kelistrikan pada Printed Circuit Board (PCB) tidak akan berjalan, mesin cuci pun akan mati total.3.Resistor
Resistor adalah komponen elektronik dua kutub yang didesain untuk mengatur tegangan listrik dan arus listrik, dengan resistansi tertentu (tahanan) dapat memproduksi tegangan listrik di antara kedua kutubnya, bila Resistor rusak maka maka beberapa komponen tidak akan berjalan karena tidak ada pengahantar arus listrik, pada PCB Mesin Cuci masing masing komponen mempunyai Resistor sendiri.
(1) ke Motor listrik.
(2) ke injeksi pump/water inlet valve.
(3) ke drain valve.
(4) ke safety switch.
(5) water adjust switch/level switch.
-Triac
TRIAC, atau Triode for Alternating Current (Trioda untuk arus bolak-balik) adalah sebuah komponen elektronik yang kira-kira ekivalen dengan dua SCR yang disambungkan antiparalel dan kaki gerbangnya disambungkan bersama. Triac dapat mengalirkan arus listrik ke kedua arah ketika dipicu (dihidupkan). Ini dapat disulut baik dengan tegangan positif ataupun negatif pada elektrode gerbang. Sekali disulut, komponen ini akan terus menghantar hingga arus yang mengalir lebih rendah dari arus genggamnya, bila Triac rusak maka Motor Mesin Cuci tidak akan berputar atau hanya satu arah.
3.Solusi Printed Circuit Board (PCB) Rusak
Kebanyakan teknisi mesin cuci tidak ingin repot jika ternyata kerusakan adalah modulnya dan menggantinya dengan modul yang baru, tetapi untuk mengganti modul yang baru biasanya konsumen yang budgetnya kecil harus mikir berkali-kali karena mahal atau lebih baik beli Mesin Cuci yang baru, Mesin Cuci untuk model yang lama ada kemungkinan sudah tidak menyediakan Printed Circuit Board (PCB), maka langkah terakhir daripada membiarkan Mesin Cuci terongok, ada beberapa solusi :
-Mengganti Printed Circuit Board (PCB) Mesin Cuci Full Automatic dengan cara manual

Mesin Cuci 1 (satu) tabung diubah menjadi mesin cuci dengan menggunakan timer seperti mesin cuci 2 (dua tabung), pada prinsipnya cara kerja mesin cuci hanya memutar pulsator ke kanan dan ke kiri dengan pengendalian dari modul, berdasarkan prinsip kerja itu PCB digantikan dengan timer, dan untuk pengering diberi timer pengering sekaligus menyalakan motor drain pada saat timer pengering beroperasi, sehingga tabung akan ikut berputar dan mengeringkan pakaian yang sudah ditaruh di dalam tabung.Kekurangan dari menggunakan timer pada Mesin Cuci 1 (satu) tabung adalah seperti menggunakan Mesin cuci 2 (dua) tabung, tidak seperti menggunakan PCB, hanya dengan menekan tombol Star semua proses pencucian berjalan otomatis dari pertama air masuk, mencuci dan membilas hingga pengeringan (spin) tanpa bantuan, sedang bila menggunakan timer, air harus diisi secara manual kedalam tabung, mencuci / membilas sudah pasti diwajibkan memutar timer, dan saat selesai mencuci / membilas air harus dibuang dengan cara manual juga, begitu pun saat pengeringan (spin) harus memutar timer lagi, hanya bedanya cuma 1 (satu) tidak perlu memindahkan cucian yang sudah dicuci ke tabung pengering.
-Mengganti Printed Circuit Board (PCB) Mesin Cuci Full Automatic dengan Printed Circuit Board (PCB)/Modul Universal

Semoga Bermanfaat
